1 總 則

1.0.1 為貫徹執行《中華人民共和國建筑法》和《中華人民共和國防震減災法》，實行以“預防為主”的方針，使建筑給水排水、供暖、通風、空調、燃氣、熱力、電力、通訊、消防等機電工程經抗震設防后，減輕地震破壞，防止次生災害，避免人員傷亡，減少經濟損失，做到安全可靠、技術先進、經濟合理、維護管理方便，制定本規范。

1.0.2 本規范適用于抗震設防烈度為6度至9度的建筑機電工程抗震設計，不適用于抗震設防烈度大于9度或有特殊要求的建筑機電工程抗震設計。
▼ 展開條文說明

1.0.3 按本規范進行的建筑機電工程設施抗震設計應達到下列要求：

    1 當遭受低于本地區抗震設防烈度的多遇地震影響時，機電工程設施一般不受損壞或不需修理可繼續運行；

    2 當遭受相當于本地區抗震設防烈度的地震影響時，機電工程設施可能損壞經一般修理或不需修理仍可繼續運行；

    3 當遭受高于本地區抗震設防烈度的罕遇地震影響時，機電工程設施不至于嚴重損壞，危及生命。

1.0.4 抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
▼ 展開條文說明

1.0.5 對位于抗震設防烈度為6度地區且除甲類建筑以外的建筑機電工程，可不進行地震作用計算。

    注：本規范以下條文中，一般略去“抗震設防烈度”表敘字樣，對“抗震設防烈度為6度、7度、8度、9度”簡稱為“6度、7度、8度、9度”。
▼ 展開條文說明

1.0.6 建筑機電工程抗震設計除應符合本規范外，尚應符合國家現行有關標準的規定。

2.1 術 語

2.1.1 抗震設防烈度 seismic precautionary intensity

    按國家規定的權限批準作為一個地區抗震設防依據的地震烈度。一般情況，取50年內超越概率10％的地震烈度。

2.1.2 抗震設防標準 seismic precautionary criterion

    衡量抗震設防要求高低的尺度，由抗震設防烈度或設計地震動參數及建筑抗震設防類別確定。

2.1.3 地震作用 earthquake action

    由地震動引起的結構動態作用，包括水平地震作用和豎向地震作用。

2.1.4 建筑機電工程設施 building mechanical and electrical equipment engineering facilities

    為建筑使用功能服務的附屬機械、電器構件、部件和系統。主要包括電梯，照明系統和應急電源，通信設備，管道系統，供暖和空氣調節系統，火災報警和消防系統，共用天線等。

2.1.5 抗震支承 seismic support

    由錨固體、加固吊桿、斜撐和抗震連接構件組成的構件。

2.1.6 抗震支吊架 seismic bracing

    與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。
▼ 展開條文說明

2.1.7 側向抗震支吊架 lateral seismic bracing

    斜撐與管道橫截面平行的抗震支吊架。
▼ 展開條文說明

2.1.8 縱向抗震支吊架 longitudinal seismic bracing

    斜撐與管道橫截面垂直的抗震支吊架。
▼ 展開條文說明

2.1.9 單管(桿)抗震支吊架 single tube seismic bracing

    由一根承重吊架和抗震斜撐組成的抗震支吊架。
▼ 展開條文說明

2.1.10 門型抗震支吊架 door-shaped seismic bracing

    由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。
▼ 展開條文說明

2.1.11 設計基本地震加速度 design basic acceleration of ground motion

    50年設計基準期超越概率10％的地震加速度的設計取值。

2.1.12 設計特征周期 design characteristic period of ground motion

    抗震設計用的地震影響系數曲線中，反映地震震級、震中距和場地類別等因素的下降段起始點對應的周期值。

2.2 符 號

2.2.1 作用和作用效應

    F——沿最不利方向施加于機電工程設施重心處的水平地震作用標準值；

    G——非結構構件的重力；

    SGE——重力荷載代表值的效應；

    SEhk——水平地震作用標準值的效應；

    S——機電工程設施或構件內力組合的設計值。

2.2.2 抗力和材料性能

    R——構件承載力設計值；

    [θe]——彈性層間位移角限值；

    βs——建筑機電工程設施或構件的樓面反應譜值。

2.2.3 幾何參數

    h——計算樓層層高；

    l——水平管線側向及縱向抗震支吊架間距；

    l0——抗震支吊架的最大間距；

    L——距下一縱向抗震支吊架間距；

    L1——縱向抗震支吊架間距；

    L2——側向抗震支吊架間距。

2.2.4 計算系數

    γ——非結構構件功能系數；

    η——非結構構件類別系數；

    ξ1——狀態系數；

    ξ2——位置系數；

    αmax——地震影響系數最大值；

    γG——重力荷載分項系數；

    γEh——水平地震作用分項系數；

    αEk——水平地震力綜合系數；

    k——抗震斜撐角度調整系數。

3.1 一般規定

3.1.1 建筑機電工程設施與建筑結構的連接構件和部件的抗震措施應根據設防烈度、建筑使用功能、建筑高度、結構類型、變形特征、設備設施所處位置和運行要求及現行國家標準《建筑抗震設計規范》GB 50011的有關規定，經綜合分析后確定。

3.1.2 建筑機電工程重要機房不應設置在抗震性能薄弱的部位；對于有隔振裝置的設備，當發生強烈振動時不應破壞連接件，并應防止設備和建筑結構發生諧振現象。
▼ 展開條文說明

3.1.3 建筑機電工程設施的支、吊架應具有足夠的剛度和承載力，支、吊架與建筑結構應有可靠的連接和錨固。

3.1.4 建筑機電工程管道穿越結構墻體的洞口設置，應盡量避免穿越主要承重結構構件。管道和設備與建筑結構的連接，應能允許二者間有一定的相對變位。

3.1.5 建筑機電工程設施的基座或連接件應能將設備承受的地震作用全部傳遞到建筑結構上。建筑結構中用以固定建筑機電工程設施的預埋件、錨固件，應能承受建筑機電工程設施傳給主體結構的地震作用。

3.1.6 建筑機電工程設施抗震設計應以建筑結構設計為基準，對與建筑結構的連接件應采取措施進行設防。對重力不大于1.8kN的設備或吊桿計算長度不大于300mm的吊桿懸掛管道，可不進行設防。
▼ 展開條文說明

3.1.7 抗震支、吊架與鋼筋混凝土結構應采用錨栓連接，與鋼結構應采用焊接或螺栓連接。
▼ 展開條文說明

3.1.8 穿過隔震層的建筑機電工程管道應采用柔性連接或其他方式，并應在隔震層兩側設置抗震支架。
▼ 展開條文說明

3.1.9 建筑機電工程設施底部應與地面牢固固定。對于8度及8度以上的抗震設防，膨脹螺栓或螺栓應固定在墊層下的結構樓板上。對于無法用螺栓與地面連接的建筑機電工程設施，應用L型抗震防滑角鐵進行限位。
▼ 展開條文說明

3.2 場地影響

3.2.1 建筑場地為Ⅰ類時，甲、乙類建筑的建筑機電工程應按本地區抗震設防烈度的要求采取抗震構造措施；丙類建筑的建筑機電工程可按本地區抗震設防烈度降低一度的要求采取抗震構造措施，但6度時仍應按本地區抗震設防烈度的要求采取抗震構造措施。

3.2.2 建筑場地為Ⅲ、Ⅳ類時，對設計基本地震加速度為0.15g和0.30g的地區，各類建筑機電工程宜分別按8度(0.20g)和9度(0.40g)的要求采取抗震構造措施。
▼ 展開條文說明

3.3 地震影響

3.3.1 建筑機電工程所在地區遭受的地震影響，其抗震設防烈度可按現行國家標準《建筑抗震設計規范》GB 50011的有關規定選用，并可采用相應于抗震設防烈度的設計基本地震加速度和設計特征周期。對已編制抗震設防區劃的城市，可按批準的抗震設防烈度和對應的地震動參數進行抗震設防。

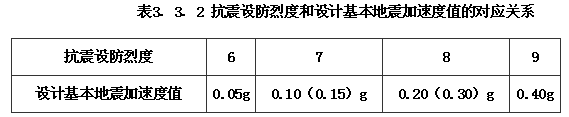

3.3.2 抗震設防烈度和設計基本地震加速度取值的對應關系，應符合表3.3.2的規定。設計基本地震加速度為0.15g和0.30g地區內的建筑機電工程，除本規范另有規定外，應分別按7度和8度的要求進行抗震設計。

注：g為重力加速度。

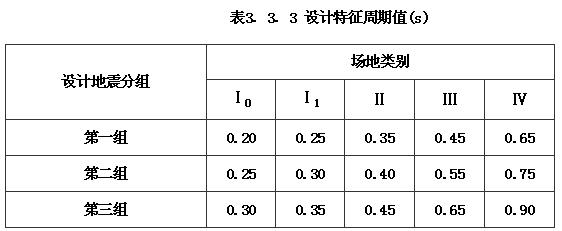

3.3.3 建筑結構的設計特征周期應根據其所在地的設計地震分組和場地類別確定，設計特征周期值應按表3.3.3的規定采用。

▼ 展開條文說明

3.3.4 我國主要城鎮中心地區的抗震設防烈度、設計基本地震加速度值和所屬的設計地震分組，可按現行國家標準《建筑抗震設計規范》GB 50011的有關規定選用。

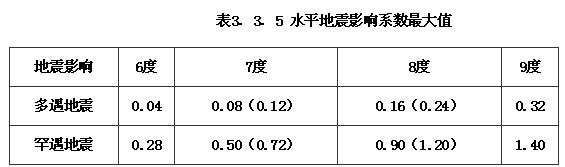

3.3.5 建筑機電工程設備的水平地震影響系數最大值應按表3.3.5采用，當建筑結構采用隔震設計時，應采用隔震后的水平地震影響系數最大值。

 注：括號中數值分別用于設計基本地震加速度為0.15g和0.30g的地區。

3.4 地震作用計算

3.4.1 建筑機電工程設備應根據所屬建筑抗震要求、所屬部位采用不同功能系數、類別系數進行抗震計算，建筑機電設備構件的類別系數和功能系數可按表3.4.1的規定確定，并應符合下列規定：

    1 高要求時，外觀可能損壞但不影響使用功能和防火能力，可經受相連結構構件出現1.4倍以上設計撓度的變形，其功能系數應大于等于1.4；

    2 中等要求時，使用功能基本正常或可很快恢復，耐火時間減少1／4，可經受相連結構構件出現設計撓度的變形，其功能系數應取1.0；

    3 一般要求時，多數構件基本處于原位，但系統可能損壞，需修理才能恢復功能，耐火時間明顯降低，只能經受相連結構構件出現0.6倍設計撓度的變形，其功能系數應取0.6。

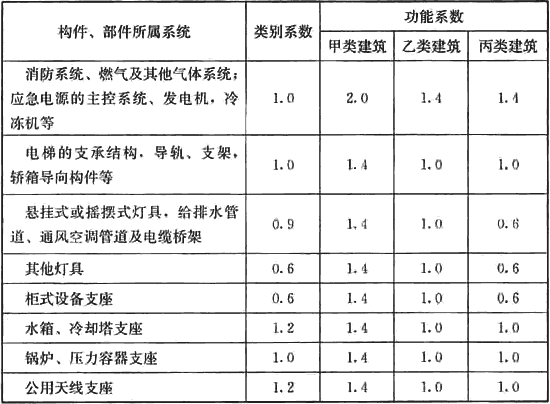

表3.4.1 建筑機電設備構件的類別系數和功能系數

▼ 展開條文說明
3.4.2 當計算兩個連接在一起、抗震措施要求不同的建筑機電設備時，應按較高要求進行抗震設計。建筑機電設備連接損壞時，不應引起與之相連的有較高要求的機電設備失效。

3.4.3 下列建筑機電設備應進行抗震驗算：

    1 7度～9度時，電梯提升設備的錨固件、高層建筑上的電梯構件及其錨固；

    2 7度～9度時，建筑機電設備自重大于1.8kN或其體系自振周期大于0.1s的設備支架、基座及其錨固。
▼ 展開條文說明

3.4.4 建筑機電工程的地震作用計算方法，應符合下列規定：

    1 各構件和部件的地震力應施加于其重心，水平地震力應沿任一水平方向；

    2 建筑機電工程自身重力產生的地震作用可采用等效側力法計算；對支承于不同樓層或防震縫兩側的建筑機電工程，除自身重力產生的地震作用外，尚應同時計算地震時支承點之間相對位移產生的作用效應；

    3 建筑機電設備(含支架)的體系自振周期大于0.1s，且其重力大于所在樓層重力的1％，或建筑機電設備的重力大于所在樓層重力的10％時，宜進入整體結構模型進行抗震計算，也可采用樓面反應譜方法計算。其中，與樓蓋非彈性連接的設備，可直接將設備與樓蓋作為一個質點計入整個結構的分析中得到設備所受的地震作用。
▼ 展開條文說明

3.4.5 當采用等效側力法時，水平地震作用標準值宜按下式計算：

式中：F——沿最不利方向施加于機電工程設施重心處的水平地震作用標準值；

          γ——非結構構件功能系數，按本規范第3.4.1條執行；

          η——非結構構件類別系數，按本規范第3.4.1條執行；

          ξ1——狀態系數；對支承點低于質心的任何設備和柔性體系宜取2.0，其余情況可取1.0；

          ξ2——位置系數，建筑的頂點宜取2.0，底部宜取1.0，沿高度線性分布；對結構要求采用時程分析法補充計算的建筑，應按其計算結果調整；

          αmax——地震影響系數最大值；可按本規范第3.3.5條中多遇地震的規定采用；

          G——非結構構件的重力，應包括運行時有關的人員、容器和管道中的介質及儲物柜中物品的重力。
▼ 展開條文說明

3.4.6 建筑機電工程設施或構件因支承點相對水平位移產生的內力，可按該構件在位移方向的剛度乘以規定的支承點相對彈性水平位移計算，并應符合下列規定：

    1 建筑機電工程設施或構件在位移方向的剛度，應根據其端部的實際連接狀態，分別采用剛性連接、鉸接、彈性連接或滑動連接等簡化的力學模型；

    2 分段防震縫兩側的相對水平位移，宜根據使用要求確定；相鄰樓層的相對彈性水平位移△u，應按下式計算：

式中：[θe]——彈性層間位移角限值，宜按表3.4.6采用；

          h——計算樓層層高。

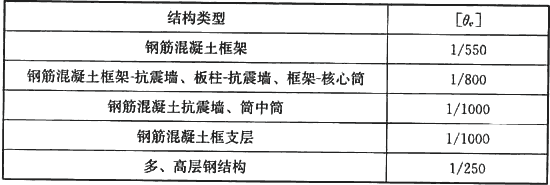

表3.4.6 彈性層間位移角限值

3.4.7 當采用樓面反應譜法時，建筑機電工程設施或構件的水平地震作用標準值宜按下式計算：

    式中：βs——建筑機電工程設施或構件的樓面反應譜值。
▼ 展開條文說明

3.5 建筑機電工程設施和支吊架抗震要求

▼ 展開條文說明

3.5.1 建筑機電工程設施的地震作用效應(包括自身重力產生的效應和支座相對位移產生的效應)和其他荷載效應的基本組合，應按下式計算：

    式中：S——機電工程設施或構件內力組合的設計值，包括組合的彎矩、軸向力和剪力設計值；

          γG——重力荷載分項系數，一般情況取1.2；

          γEh——水平地震作用分項系數，取1.3；

          SGE——重力荷載代表值的效應；

          SEhk——水平地震作用標準值的效應。

3.5.2 建筑機電工程設施構件抗震驗算時，摩擦力不得作為抵抗地震作用的抗力；承載力抗震調整系數，可采用1.0，并應滿足下式要求：

    式中：R——構件承載力設計值。

3.5.3 建筑物內的高位水箱應與所在結構可靠連接，8度及8度以上時，結構設計應考慮高位水箱對結構體系產生的附加地震作用效應。

3.5.4 在設防烈度地震作用下需要連續工作的建筑機電工程設施，其支吊架應能保證設施正常工作，重量較大的設備宜設置在結構地震反應較小的部位；相關部位的結構構件應采取相應的加強措施。
▼ 展開條文說明

3.5.5 需要設防的建筑機電工程設施所承受的不同方向的地震作用應由不同方向的抗震支承來承擔，水平方向的地震作用應由兩個不同方向的抗震支承來承擔。
▼ 展開條文說明
